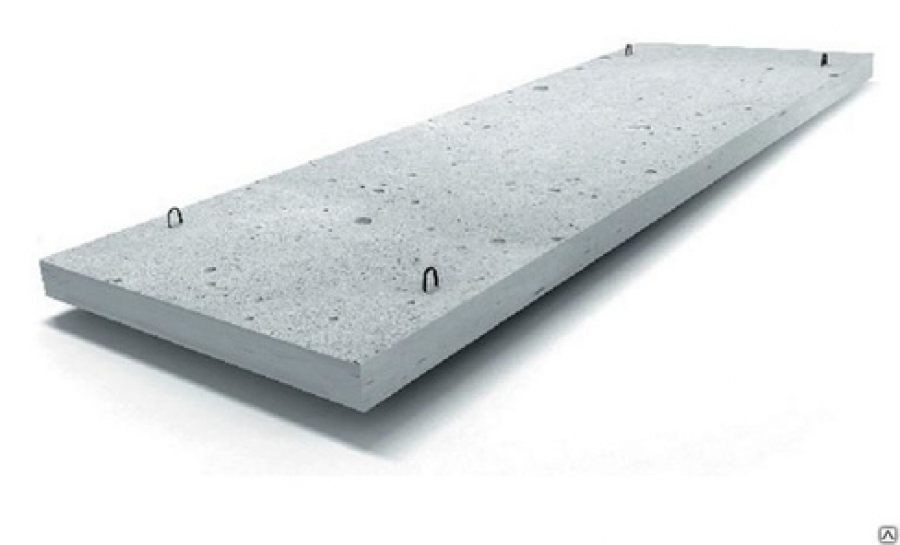

П 11-8 — маркировка железобетонной плиты прямоугольной формы для перекрытия каналов инженерных коммуникаций, изготовленных из лотковых элементов. Изготавливается по серии 3.006.1-2.87.
Расшифровка маркировки:
- «П» — плита перекрытия лотков;
- «11» — условный номер типоразмера;
- «8» — допустимая вертикальная нагрузка.
Характеристики
- Размеры: длина — 2990 мм, ширина — 1480 мм, высота — 100 мм.
- Масса: 1100 кг.
- Объём бетона: 0,44 м³.
- Класс бетона: B25.
- Морозостойкость: F200.
- Водонепроницаемость: W6.
Особенность: верхняя грань плиты может быть незначительно меньше нижней — такая форма позволяет лучше распределять вертикальную нагрузку.
Применение
Плиты П 11-8 предназначены для защиты подземных каналов от разрушения изоляции, обвалов грунта и попадания влаги. Также они могут использоваться как дополнительная теплоизоляция коммуникационных сетей.
Особенности монтажа:
- Плиты укладывают поверх лотка или на дно канала, после чего сваривают металлическими скобами.
- Некоторые плиты могут играть роль днища каналов, будучи уложенными под перевёрнутые лотки.
Производство
Для изготовления плит П 11-8 используют тяжёлый бетон марки В25 (М200-300). Армирование выполняется с помощью сварных сеток и каркасов из стержневой арматуры и проволоки. Для защиты от коррозии арматурный каркас располагается под защитным слоем бетона толщиной 15–20 мм.
Защита от коррозии: в бетонную смесь вводят специальные антикоррозионные присадки.
Основная сфера применения плит перекрытия обустройство теплотрасс и тоннелей для прокладки теплопроводов. За счет своей универсальности плиты нашли гораздо большее применение в строительстве. Благодаря высокой прочности железобетонной плиты перекрытия обеспечивается максимальная сохранность проложенных коммуникаций в теплотрассах при движениях грунта и иных деформациях.
Основное назначение плиты обеспечение высокой плотности канала, а также сохранность инженерных коммуникаций, проложенных под землей, от агрессивных факторов: излишней влаги, перепадов температуры и обвалов грунта.
