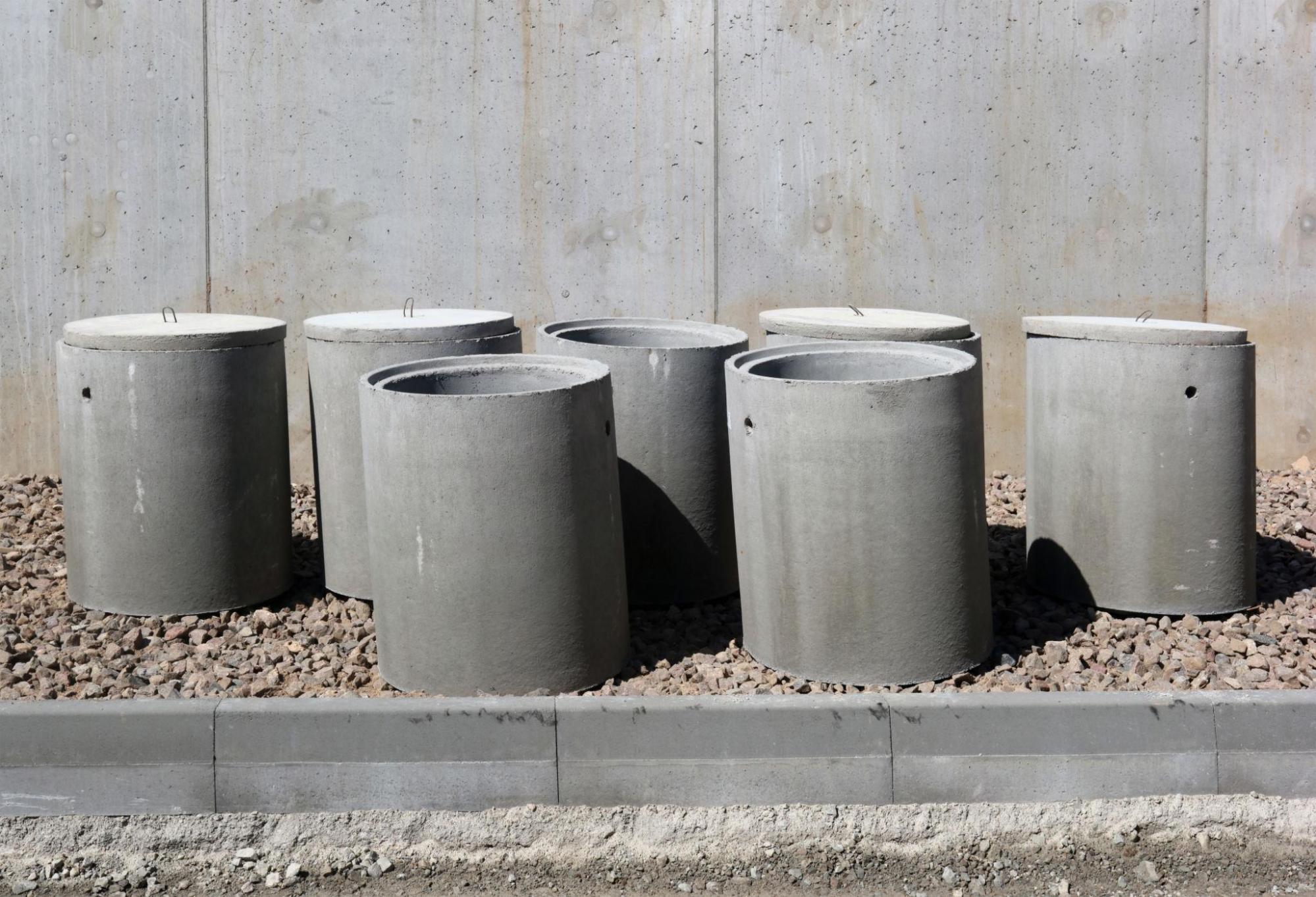

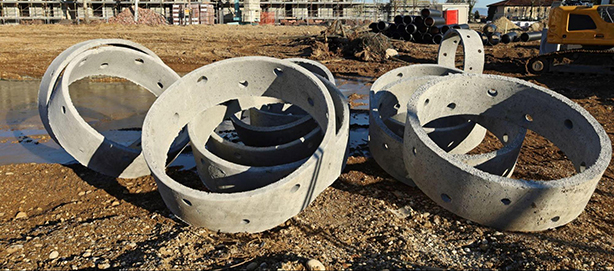

Железобетонные кольца (ЖБ кольца) – это прочные цилиндрические элементы, которые применяются при строительстве инженерных коммуникаций. Они используются для устройства смотровых и водопроводных колодцев, систем ливневой и бытовой канализации, септиков, накопительных резервуаров, технических шахт. Конструкция изделия обеспечивает высокую несущую способность и герметичность стыков при правильной укладке.
Широкий выбор типоразмеров позволяет применять железобетонные кольца как в частном строительстве, так и в промышленном или муниципальном сегменте. Конструкции могут различаться по высоте, диаметру, наличию замков, классу бетона и типу армирования.
Где применяются железобетонные кольца
Сфера применения зависит от диаметра и прочностных характеристик кольца. Чаще всего изделия используют:
- для сооружения водопроводных и канализационных колодцев;
- в ливневых и дренажных системах;
- при обустройстве септиков и накопителей;
- для прокладки кабельных шахт и технических колодцев;
- в качестве резервуаров для хранения технической воды.
ЖБ кольца подходят для установки как в условиях плотной городской застройки, так и на загородных участках. В зависимости от проекта могут использоваться в сочетании с днищами, крышками и доборными элементами.
Основные виды железобетонных колец
По конструкции и назначению кольца делятся на несколько типов:
КС – кольца стеновые
Наиболее распространенный тип, предназначен для устройства стен колодцев. Обозначение включает диаметр и высоту (например, КС 10-9 – кольцо диаметром 1000 мм и высотой 900 мм). Используется в большинстве инженерных решений.
Кольца с замком (КС-З)
Имеют специальный замковый паз по краю, который позволяет надежно фиксировать элементы между собой. Повышают устойчивость конструкции к смещению, особенно при подвижных грунтах.
Доборные кольца (КД)
Имеют меньшую высоту (300–600 мм), применяются для регулировки общей высоты колодца. Устанавливаются в верхней части конструкции перед монтажом крышки.
Кольца с дном (КЦД)
Железобетонные кольца с монолитным дном. Позволяют отказаться от отдельной плиты основания. Используются в септиках, накопителях, выгребных ямах.
Плиты перекрытия и люки
Вспомогательные элементы, закрывающие верхнюю часть колодца. Могут быть с отверстиями под люки или без них.
Маркировка и стандарты
Железобетонные кольца производятся в соответствии с ГОСТ 8020-90. В маркировке указывается:
- тип изделия (КС – кольцо стеновое, ПП – плита перекрытия, ПН – плита днища);
- наружный диаметр в дециметрах;
- высота элемента в дециметрах.
Пример: КС 15-9 – кольцо стеновое, диаметр 1500 мм, высота 900 мм.
Класс бетона обычно не указывается в маркировке, но должен быть указан в технической документации. В большинстве случаев используется бетон не ниже класса B15 с морозостойкостью F100–F200 и водонепроницаемостью W4–W8.
Размеры и технические параметры
Размерный ряд железобетонных колец стандартизирован и подбирается в зависимости от назначения. Наиболее часто используются кольца с диаметром 700 мм, 1000 мм, 1500 мм и 2000 мм. При этом стандартная высота большинства моделей составляет 890 мм, но также встречаются доборные элементы с меньшей высотой – например, 290 мм, 590 мм и другие варианты.
Для частного строительства (например, при монтаже колодца или септика на участке) чаще всего применяются кольца КС 10-9 – с диаметром 1 метр и высотой чуть меньше метра. Они оптимальны по весу, удобны в транспортировке и не требуют привлечения тяжелой техники при монтаже. Более крупные кольца, например, КС 15-9 и КС 20-9, используются в инфраструктурных проектах и системах с большим объемом стоков. Вес таких изделий может превышать 900–1200 кг, что требует использования автокрана или манипулятора при укладке.
Толщина стенки колец варьируется в пределах от 80 до 100 мм, что обеспечивает необходимую прочность конструкции. При этом внутренний диаметр всегда меньше наружного за счет толщины бетона, что важно учитывать при проектировании инженерных систем.
Преимущества железобетонных колец
Почему ЖБ кольца остаются одним из самых востребованных материалов в инженерном строительстве:
- Высокая прочность. Благодаря армированию и качественному бетону кольца выдерживают значительные нагрузки от грунта и транспорта.
- Стойкость к агрессивной среде. Не подвержены коррозии, устойчивы к влаге, биологическому загрязнению, колебаниям температуры.
- Долговечность. Срок службы при правильной установке и эксплуатации составляет более 50 лет.
- Стандартизация. Все элементы взаимозаменяемы, соответствуют ГОСТ, легко стыкуются между собой.
- Универсальность. Могут применяться в самых разных сферах – от канализации до технических резервуаров.
Как выбрать ЖБ кольца под конкретную задачу
При подборе железобетонных колец важно учитывать:
- Назначение объекта: канализация, септик, ливневка, смотровой колодец и т. д.
- Глубина установки: чем глубже, тем прочнее должны быть элементы. Возможно применение замковых соединений.
- Грунтовые условия: при пучинистых или подвижных грунтах желательно использовать кольца с замком и надежной гидроизоляцией.
- Диаметр и высота: подбираются исходя из требований к обслуживанию, глубине залегания труб и норм ПНД.
- Комплектация: днище, доборные кольца, плиты перекрытия и люки подбираются с учетом проекта.
Также стоит учитывать логистику: изделия имеют значительный вес и объем, поэтому монтаж, как правило, требует техники и согласования по доставке.
Что нужно помнить при выборе ЖБ колец
Железобетонные кольца – это ключевой элемент при обустройстве инженерных систем, который сочетает в себе прочность, стандартные габариты и широкую применимость. Благодаря разнообразию типоразмеров и конструктивных решений, кольца подходят как для бытовых, так и для промышленных задач. При выборе важно ориентироваться на назначение объекта, характеристики грунта и технические параметры проекта. При необходимости проконсультируйтесь со специалистами и подберите комплектацию с учетом условий эксплуатации.
